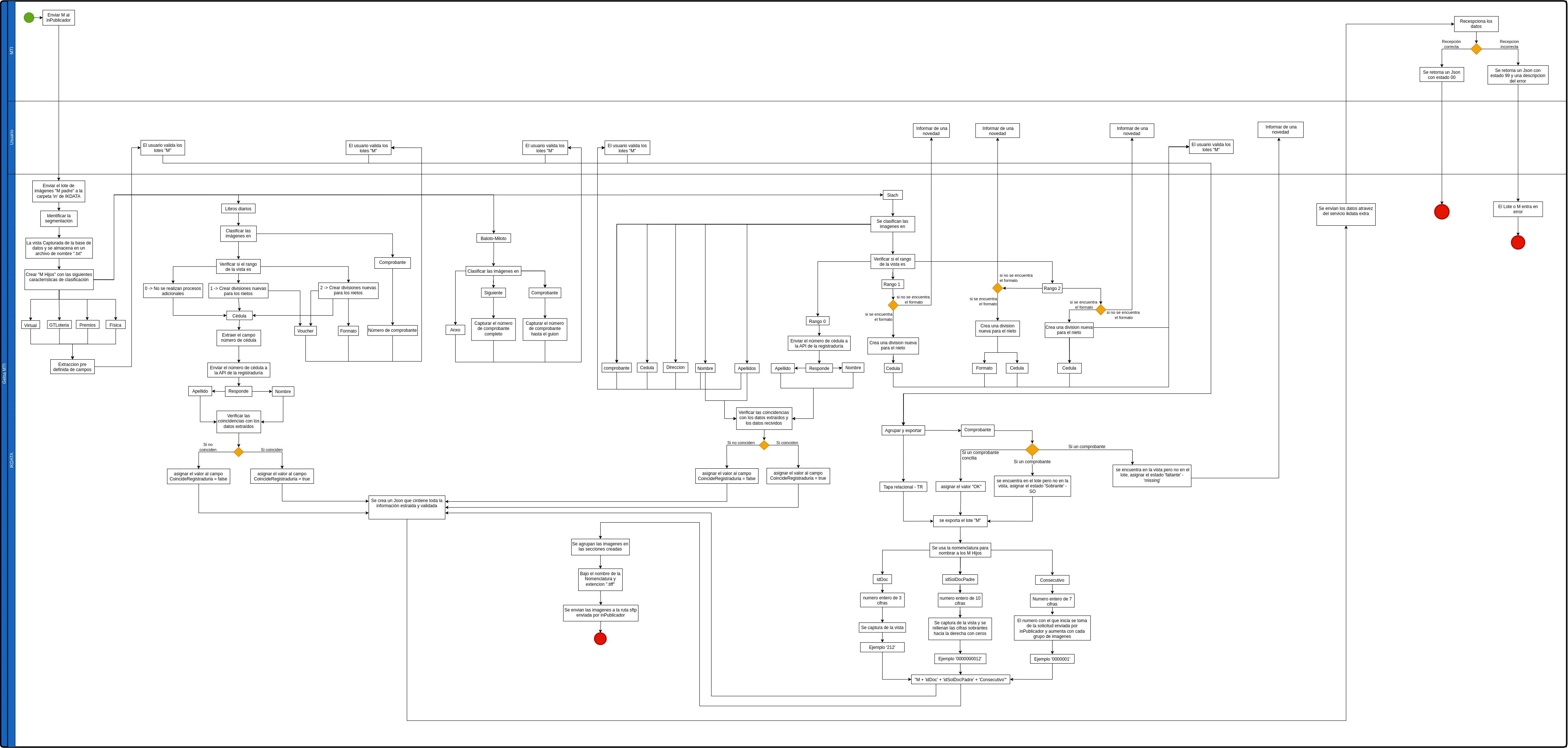

Diagrama BPMN

Diagrama BPMN

Vistas

conciliar tipologias

Esta vista permite realizar la consulta del Log de cargue para las tipologías documentales diferentes a Libro Diario. Esta vista será construida por MTI.

Campos

Campo Tipo Descripción
fechaemision   Corresponde a la fecha de emisión asociada en el Log de cargue (campo 7).
cuadrecaja String (100) Corresponde al cuadre de caja asociado en el Log de cargue (campo 16).
idsolicituddocumento   Corresponde al idsolicituddocumento asociado al registro.
tipologia String (100) Corresponde a la tipología documental asociada al registro (campo 21).
iddocumento Int Corresponde a la clase documental asociada al registro.
faltante   Campo que indica si el documento fue confirmado como un faltante.
conciliar String (100) Corresponde al valor del campo llave, el cual debe ser conciliado.
split_part String (100) Nombre de la imagen que corresponde al código “M” padre de la tipología documental con la extensión .TIF.
spt String (100) Corresponde al SPT asociado en el Log de cargue.
usuario Int Corresponde a la cédula del cajero asociada en el Log de cargue (campo 15).
idbolsa Int Corresponde al idbolsa asociado al registro.
cedula_del_titular Int Corresponde a la cédula del titular asociada en el Log de cargue (campo 3).
subcategoria String (100) Corresponde a la subcategoría asociada en el Log de cargue (campo 15).
rango Int Corresponde a la clasificación del registro, teniendo en cuenta el valor del comprobante (campo 11) asociado en el Log de cargue. Los rangos posibles son:
- 0: Entre $0 y $99999
- 1: Entre $100.000 y $500.000
- 2: Mayores a $500.000

conciliar librodiario

Esta vista permite realizar la consulta del Log de cargue para la tipología documental Libro Diario. Esta vista será construida por MTI.

Campos

Campo Tipo Descripción
fechaemision   Corresponde a la fecha de emisión asociada en el Log de cargue (campo 7).
cuadrecaja String (100) Corresponde al cuadre de caja asociado en el Log de cargue (campo 16).
idsolicituddocumento   Corresponde al idsolicituddocumento asociado al registro.
tipologia String (100) Corresponde a la tipología documental asociada al registro (campo 21).
iddocumento Int Corresponde a la clase documental asociada al registro.
faltante   Campo que indica si el documento fue confirmado como un faltante.
conciliar String (100) Corresponde al valor del campo llave, el cual debe ser conciliado.
split_part String (100) Nombre de la imagen que corresponde al código “M” padre de la tipología documental con la extensión .TIF.
spt String (100) Corresponde al SPT asociado en el Log de cargue.
cedula_del_titular Int Corresponde a la cédula del titular asociada en el Log de cargue (campo 3).
usuario Int Corresponde a la cédula del cajero asociada en el Log de cargue (campo 15).
idbolsa Int Corresponde al idbolsa asociado al registro.
subcategoria String (100) Corresponde a la subcategoría asociada en el Log de cargue (campo 15).
rango Int Corresponde a la clasificación del registro, teniendo en cuenta el valor del comprobante (campo 11) asociado en el Log de cargue. Los rangos posibles son:
- 0: Entre $0 y $99999
- 1: Entre $100.000 y $500.000
- 2: Mayores a $500.000

TransmisionOCR - ActualizacionDatos

Servicio de captura que permite transmitir las imágenes y la data finalizado el proceso de Synergetics. Este servicio será construido por MTI.

# key Descripción E\S Definición Obligatorio Observaciones
1 Token Token de autenticación E String (4000) SI Token enviado en el servicio de autenticación.
2 Codigompadre Código M del padre E String (50) SI Código “M” de la tipología documental padre.
3 Codigomhijo Código M del hijo E String(50) SI Estructura: M + idDoc(3) + idSolDocPadre(10) + Consecutivo(7). El nombre del archivo multi TIFF tiene un total de 21 caracteres obligatoriamente; si no se cumple con las cantidades especificadas en cada una de las partes de la estructura, se debe rellenar con 0 a la izquierda del valor para cumplir la cantidad de caracteres. El nombre de la imagen no debe ir con extensión. Los valores idDoc y IdSolDocPadre se obtendrán por medio de una vista. El consecutivo será dado por Synergetcis como un valor que aumenta por archivo multi TIFF reconocido, según la tipología documental. Para la tipología documental Libro Diario (Subcategoria: PREMIOS MAYORES CHANCE), el hijo respectivo será el comprobante, y para la tipología documental Premios Menores SIACH, el hijo será el vaucher.
4 Tipologia Indica el nombre de la tipologia asociada al multi TIFF enviado E String (50) SI Si la tipología corresponde a la “TAPA RESULTADO”, el sistema no debe validar el parámetro “DatosCaptura”; si es otra tipología diferente a “TAPA RESULTADO”, se debe indicar el nombre correspondiente a la tipología.
5 Usuario Usuario encargado de realizar la validación del código M padre E String (50) SI Nombre del usuario encargado del proceso de Validación.
6 Usuariovalidador Usuario supervisor encargado de confirmar transmisión a MTI E String (50) SI Nombre del usuario supervisor encargado de confirmar transmisión de la data y las imágenes al back de MTI.
7 DatosSingle Lista de nombre de las imágenes Single TIFF que conforman el archivo multi TIFF E Lista SI Datos Single
8 DatosCaptura Arreglo con nombre y valor del campo capturado E Array [] NO Datos Captura
9 rutaimagen Ruta de la imagen E String (200) SI Ruta donde se colocó el archivo multi TIFF resultante del proceso OCR. Esta ruta debe ir completa, finalizando con el nombre del archivo multi TIFF enviado y la extensión de este en mayúscula.
10 estado Estado del multi TIFF E String (2) SI Estados posibles: “OK” para registros conciliados, “SO” para sobrantes.
11 finalizado Indica la transmisión del último multi TIFF enviado asociado al código M padre E Int(2) SI Estados posibles: “59” para la transmisión de último registro y “00” para los demás registros.
12 idcliente Parámetro que permite identificar si el campo Id cliente capturado en la tipología documental “Premios Menores SIACH” y la tipología documental Libro Diario (Subcategoría: Premios Mayores Chance) cruza con el valor capturado en la bandeja de validación de Synergetics. E Boolean NO Si la tipología documental es “Premios Menores SIACH” o Libro Diario (Subcategoría: Premios Mayores Chance), este campo debe ser obligatorio; por el contrario, si la tipología documental es diferente a las tipologías indicadas, este parámetro deberá ir vacío. Estados posibles: - “TRUE” para aquellos registros en los cuales el valor id cliente capturado sí cruzó con el valor registrado en el Log de Cargue. - “FALSE” para aquellos registros en los cuales el valor id cliente capturado no cruzó con el valor registrado en el Log de Cargue. Igualmente, si el registro es Sobrante, este se debe transmitir con el estado “FALSE”.
13 nietos Arreglo con nombre y ruta de los documentos adicionales, según la clasificación realizada para las tipologías documentales Premios Menores SIACH y Libro Diario (Subcategoría: Premios Mayores Chance) E Array [] NO Si la tipología documental es “Premios Menores SIACH” o Libro Diario (Subcategoría: Premios Mayores Chance), este campo debe ser obligatorio; por el contrario, si la tipología documental es diferente a las tipologías indicadas, este parámetro deberá ir vacío. Ver definición: Nietos.

Respuesta

# key Descripción E\S Definición Obligatorio Observaciones
14 wsResponse Devuelve el resultado de la ejecución del servicio S WSResponse SI WS Response N1

Datos Single

Representa una lista de las imágenes que conforman el archivo multi TIFF

# NombreSingle Descripción E\S Definición Obligatorio Observaciones
1 NombreSingle Indica el Nombre de la imagen single TIFF E String (50) SI El nombre de las imágenes single TIFF corresponde al código “M” de la tipología documental seguido del consecutivo que genera el scanner al momento de la digitalización. El nombre de las imágenes single TIFF no debe ir con extensión.

Datos Captura

Representa los valores capturados de la imagen Multi TIFF

# key Descripción E\S Definición Obligatorio Observaciones
1 key Indica el nombre del campo capturado E String (255) SI Este valor corresponde al nombre del campo llave capturado, en este caso, para todas las tipologías documentales el nombre del campo debe ser “conciliar”.
2 value Descripción del campo capturado E String (100) SI Este campo corresponde al valor del campo llave capturado, es decir, el valor reconocido mediante el proceso de OCR. Este valor será validado según las reglas actuales y las expresiones regulares implementadas.
3 idcampo Indica el id del campo capturado E String (100) NO Esta valor corresponde al id del campo adicional capturado, según la tipología documental transmitida. De igual forma, de acuerdo con la tipología documental existirán uno o más campos adicionales que deben ser transmitidos. Para lo anterior, el proveedor debe tener en cuenta la parametría de los campos que deben ser transmitidos por la tipología de acuerdo con el archivo proporcionado por MTI, no obstante, para la tipología documental Libro Diario (subcategoría: Premios Mayores Chance), el sistema debe permitir el envío del campo de captura para la identificación del cliente (idcliente).
4 value Valor capturado E String (100) NO Este campo corresponde al valor del campo adicional capturado, es decir, el valor reconocido mediante el proceso de OCR. Este valor será validado según las reglas actuales y las expresiones regulares implementadas.

Nietos

Arreglo con nombre y ruta de los documentos adicionales, según la clasificación realizada para las tipologías documentales Premios Menores SIACH y Libro Diario (Subcategoría: Premios Mayores Chance)

# nombre Descripción E\S Definición Obligatorio Observaciones
1 nombre Indica el nombre del documento E String (255) SI Este valor corresponde al nombre del documento clasificado. Estados posibles: - CodigoMhijo_cedula - CodigoMhijo_formato - CodigoMhijo_vaucher (este nieto aplica únicamente aplica para la tipología Libro Diario: Subcategoría Premios Mayores Chance)
2 estadonieto Estado del nieto enviado E String (2) SI Parámetro que permite identificar si el documento enviado se encuentra OK o si se registra como faltante documental. Estados posibles: “OK” para registros conciliados, “FA” para faltantes documentales reales.
3 rutanieto Ruta de la imagen E String (200) NO Ruta donde se colocó el archivo multi TIFF resultante del proceso OCR y la clasificación realizada en las tipologías documentales Premios Menores SIACH y Libro Diario (Subcategoría Premios Mayores Chance). Esta ruta debe ir completa, finalizando con el nombre del archivo multi TIFF enviado y la extensión de éste en mayúscula. En caso de que el estado nieto sea “FA”, este campo debe ir vacío.

WS Response N1

Representa el mensaje de retorno de los servicios.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 codRet Indica el código de retorno que arrojó el servicio S String (2) SI Los valores posibles son 00 en caso de ejecución exitosa. O 99 en caso de ocurrencia de algún error.
2 msg Descripción significativa del error que haya ocurrido S String (4000) SI En caso de codRet = 00 será vacío. En caso de codRet = 99 aquí se enviará una descripción del error ocurrido. TipoErrorWS N1

TipoErrorWS N1

Representa la lista de mensajes de error que pueden ocurrir en el WS Actualización de Datos.

TipoError Descripción Error
77 Error: el código Multi TIFF ya existe
88 Esta bolsa se encuentra finalizada con comprobantes conciliados
99 Código M de la bolsa está en un estado incorrecto
99 Error en el formato de la ruta de la ruta
99 Evento no insertado en la base de datos
99 El campo “ + dr[“idcampo”] + “ debería existir en el JSON
99 No existen campos para esta tipología en la base de datos
99 La tipología se encuentra mal radicada
99 Estado no puede ser nulo
99 Estado no puede ser diferente a OK, SO o TR
99 La banderilla para finalizar transmisión no puede ser nula
99 Código padre no puede ser nulo
99 Código Hijo no puede ser nulo
99 Código del Multi TIFF debe tener 21 dígitos
99 La ruta no puede ser nula
99 La ruta debe ser mayor a 15 caracteres
99 El usuario no puede ser nulo
99 Debe tener datos a capturar
99 Debe tener datos de conciliar
99 Debe existir al menos un campo a conciliar
99 No tiene tipo conciliar
99 Los valores de los campos no pueden ser nulos
99 Debe tener singles
99 Error: Token nulo
99 Error en la conversión del token
99 Error de autenticación
99 No se puede encontrar este registro en el cargue: CJ [CJ] Fecha Emisión [fechaemision] Código de conciliación [codigo conciliar];
99 Error al visualizar la ruta
99 No se puede insertar solicitud documento de la tapa
99 No se puede insertar los registros ya que el padre es incorrecto
99 No se encuentra en el sftp la imagen
99 Exception: [Mensaje Excepción]
99 No tiene usuario validador
99 No se puede modificar el cargue para el código con id: [idsolicituddocumento], fecha emisión: [fechaemision], Código: [codigoconciliar], CJ: [CJ], estado: [Estado]
99 Exception - cambiarEstadoPadre :
99 Exception - modificarSolicitud l:288 :
99 Exception - modificarCargue l:247 :
99 Exception - cambiarEstadoPadre Sobrante:
99 Error al insertar la ruta
99 Exception - GuardarPublicacionImagen :
99 Exception - getpublicacionimagenes :
99 Subcategoría errónea
99 Exception - GetIddocumento :
99 No se puede insertar solcaptura
99 Exception - InsertarSolCaptura l:235 :
99 No se puede insertar solicitud documento
99 Exception - InsertarSolCaptura l:235 :
99 No se puede insertar faltante
99 Ya se encuentran comprobantes conciliados
99 Exception - modificarCargueFaltante l:388 :
99 No se pueden insertar los registros
99 Exception - getDataPadreSolicitud:
99 No se encuentra en el sftp la imagen

Novedades

Servicio que permite gestionar las novedades generadas en el proceso de validación. Este servicio será construido por MTI.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 Token Token de autenticación E String (4000) SI Token enviado en el servicio de autenticación.
2 Codigompadre Código M del padre E String (50) SI Código “M” de la tipología documental padre.
3 TipoNovedad Código de la novedad E Int SI Tipo De Novedad.
4 DatoConciliar [CodigoConciliacion] Lista de las llaves marcadas como faltantes reales o lista de llaves marcadas como pendientes por digitalizar, asociadas al código M del padre E Lista NO Dato Conciliar.
5 Usuario Usuario encargado de realizar la validación del código M del padre E String (50) SI Nombre del usuario encargado del proceso de Validación.
6 UsuarioValidador Usuario supervisor encargado de confirmar la transmisión a MTI E String (50) SI Nombre del usuario supervisor encargado de confirmar transmisión de la data y las imágenes al back de MTI.

Respuesta

# Nombre Descripción E\S Definición Obligatorio Observaciones
7 wsResponse Devuelve el resultado de la ejecución del servicio S WSResponse SI WS Response N2

Tipo De Novedad

Representa la lista de novedades que se pueden presentar durante el proceso desarrollado por Synergetics.

TipoNovedad Descripción Novedad
1 Faltantes Reales
2 Pendientes por digitalizar

Dato Conciliar

Representa una lista de las llaves que conforman la novedad del códigoM padre.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 CodigoConciliacion Indica el código de la llave que se ha determinado como FALTANTE REAL o como PENDIENTE POR DIGITALIZAR E String(50) SI Hace referencia a los códigos de las llaves que se han marcado como Faltantes Reales por parte de la operación.

WS Response N2

Representa el mensaje de retorno de los servicios.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 codRet Indica el código de retorno que arrojó el servicio S String (2) SI Los valores posibles son 00 en caso de ejecución exitosa. O 99 en caso de ocurrencia de algún error.
2 msg Descripción significativa del error que haya ocurrido S String (4000) SI En caso de codRet = 00 será vacío. En caso de codRet = 99 aquí se enviará una descripción del error ocurrido. TipoErrorWS N2

TipoErrorWS N2

Representa la lista de mensajes de error que se pueden presentar en caso de ocurrencia de algún error en el WS Novedades.

TipoError Descripción Error
88 Esta bolsa se encuentra finalizada con comprobantes conciliados
99 Codigo M de la bolsa esta en un estado incorrecto
99 Codigo padre no puede ser nulo
99 El usuario no puede ser nulo
99 El usuario validador no puede ser nulo
99 Error Token nulo
99 Error de autenticacion
99 Error en la conversion del token
99 No se puede insertar faltante
99 Codigo M de la bolsa no existe

Authentication

Servicio encargado de realizar la autenticación por Token. El Usuario y Contraseña son provistos por Thomas MTI. Este servicio será construido por MTI.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 User Nombre de Usuario E String (50) SI Nombre de usuario previsto para la autenticación
2 Password Contraseña E String (200) SI Contraseña prevista para la autenticación
3 Aplicación Indica la aplicación del manager E String (50) SI Inicia el nombre de la aplicación donde se debe Loguear
4 Version Indica la versión de la aplicación E Int SI Indica la versión de la aplicación

Respuesta

# Nombre Descripción E\S Definición Obligatorio Observaciones
5 wsResponse Devuelve el resultado de la ejecución del servicio S WSResponse SI WSResponse Token

WSResponse Token

Representa el mensaje de retorno del servicio de Authentication.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 codRet Indica el código de retorno que arrojó el servicio S String (2) SI Los valores posibles son 00 en caso de ejecución exitosa. O 99 en caso de ocurrencia de algún error.
2 msg Descripción significativa del error que haya ocurrido S String (4000) SI En caso de codRet = 99 aquí se enviará una descripción del error ocurrido. En caso de codRet = 00 será vacío.
3 Token Token de autenticación S String (4000) SI Token enviado en el servicio de autenticación, en caso de ejecución exitosa.

Entrega De Imagenes a IKDATA

Servicio de confirmación para indicar la finalización del copiado de las imágenes single TIFF en el SFTP de Synergetics con autenticación básica por header.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 mpadre Codigo M del padre E String (50) SI Código “M” de la tipología documental padre.
2 pags Cantidad de Single TIFF enviados E Int SI Cantidad de imágenes single TIFF copiadas en el SFTP de Synergetics.
3 destpath Ruta de la imagen E String (100) SI Ruta donde se debe colocar los archivos multi TIFF terminado el proceso OCR.
4 count Indica la cantidad de archivos multi TIFF transmitidos al MTI E Int SI Si no se ha realizado ninguna transmisión el valor será “0”. Únicamente se genera un valor mayor, si la tipología documental generó una novedad y fue necesario retransmitir imágenes faltantes, que se encontraban pendientes por digitalizar. Este valor será necesario para generar el nombre del archivo multi TIFF, sin que se genere ningún inconveniente en BD, con el manejo de las novedades.
5 tipologia Indica el id de la tipologia enviada al proveedor E Int SI Este campo corresponde al id de la tipología documental.

Respuesta

# Nombre Descripción E\S Definición Obligatorio Observaciones
5 wsResponse Devuelve el resultado de la ejecución del servicio S WSResponse SI WS Response N3

WS Response N3

Representa el mensaje de retorno de los servicios.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 codRet Indica el código de retorno que arrojó el servicio S String (2) SI Los valores posibles son 00 en caso de ejecución exitosa. O 99 en caso de ocurrencia de algún error.
2 msg Descripción significativa del error que haya ocurrido S String (4000) SI En caso de codRet = 99 aquí se enviará una descripción del error ocurrido. En caso de codRet = 00 será vacío.

Cambiar la Tipologia

Servicio que permitirá gestionar las novedades generadas en el proceso de validación en la bandeja de Synergetics, en caso de que la tipología documental se encuentre mal radicada.

# Nombre Descripción E\S Definición Obligatorio Observaciones
1 Token Token de autenticación E String (4000) SI Token enviado en el servicio de autenticación.
2 Codigompadre Código M del padre E String (50) SI Código “M” de la tipología documental padre.
3 Tipologia Indica el nombre de la nueva tipologia documental E String (50) SI
4 id_Tipologia Indica el id de la nueva tipologia documental E String (50) SI
5 UsuarioSupervisor Usuario supervisor encargado de confirmar la transmisión a MTI E String (50) SI Nombre del usuario supervisor encargado de confirmar el cambio de tipología documental.

Respuesta

# Nombre Descripción E/S Definición Obligatorio Observaciones
6 wsResponse Devuelve el resultado de la ejecución del servicio S WSResponse SI WS Response N4

WS Response N4

Representa el mensaje de retorno de los servicios.

# Nombre Descripción E/S Definición Obligatorio Observaciones
1 codRet Indica el código de retorno que arrojó el servicio S String (2) SI Los valores posibles son 00 en caso de ejecución exitosa. O 99 en caso de ocurrencia de algún error.
2 msg Descripción significativa del error que haya ocurrido S String (4000) SI En caso de codRet = 00 será vacío. En caso de codRet = 99 aquí se enviará una descripción del error ocurrido. TipoErrorWS N3

TipoErrorWS N3

Representa la lista de mensajes de error que se pueden presentar en caso de ocurrencia de algún error en el WS CambiarTipologia.

TipoError Descripción Error
99 Error Token nulo
99 Error En la conversion del token
99 Error de autenticacion
99 Codigo padre no puede ser nulo
99 El campo Tipologia no puede ser nulo
99 El campo id_Tipologia no puede ser nulo
99 El usuario no puede ser nulo
99 La tipologia enviada no existe
99 El id_tipología enviado no existe
500 Error interno
55 El codigo m enviado ya fue modificado anteriormente
44 El codigo m ya tiene asignada la tipologia enviada

Reversar Estado de publicación

Servicio que permitirá eliminar las imágenes y el proceso de un código M especifico en las bandejas de Synergetics y a su vez reversar el estado en la base de datos de Gelsa a publicación OCR.

# NOMBRE DESCRIPCION E/S DEFINICION OBLIGATORIO OBSERVACIONES
1 Token Token de autenticación E String (4000) SI Token enviado en el servicio de autenticación
2 Codigompadre Codigo M del padre E String (50) SI Código “M” de la tipología documental padre
3 UsuarioSupervisor Usuario supervisor que realiza la eliminación E String (50) SI Nombre del usuario supervisor que solicita la eliminación
            de la imagen

Respuesta

# Nombre Descripción E/S Definición Obligatorio Observaciones
4 wsResponse Devuelve el resultado de la ejecución del servicio S WSResponse SI WS Response N5

WS Response N5

# Nombre Descripción E/S Definición Obligatorio Observaciones
1 codRet Indica el código de retorno que arrojó el servicio S String (2) SI Los valores posibles son 00 en caso de ejecución exitosa. O 99 en caso de ocurrencia de algún error.
2 msg Descripción significativa del error que haya ocurrido S String (4000) SI En caso de codRet = 00 será vacío. En caso de codRet = 99 aquí se enviará una descripción del error ocurrido. TipoErrorWS N4

TipoErrorWS N4

Representa la lista de mensajes de Error que se pueden presentar en caso de ocurrencia de algún error en el WS ReversarEstadopublicacion.

Errores

TipoError Descripción Error
99 Error Token nulo
99 Error En la conversion del token
99 Error de autenticacion
99 Codigo padre no puede ser nulo
99 El usuario no puede ser nulo
99 El código M no se encuentra en estado espera OCR
500 Error interno en el servidor
